Что такое вылет колесных дисков ET и как его подобрать

Вылет диска - физика и геометрия простыми словами (Без скуки!)

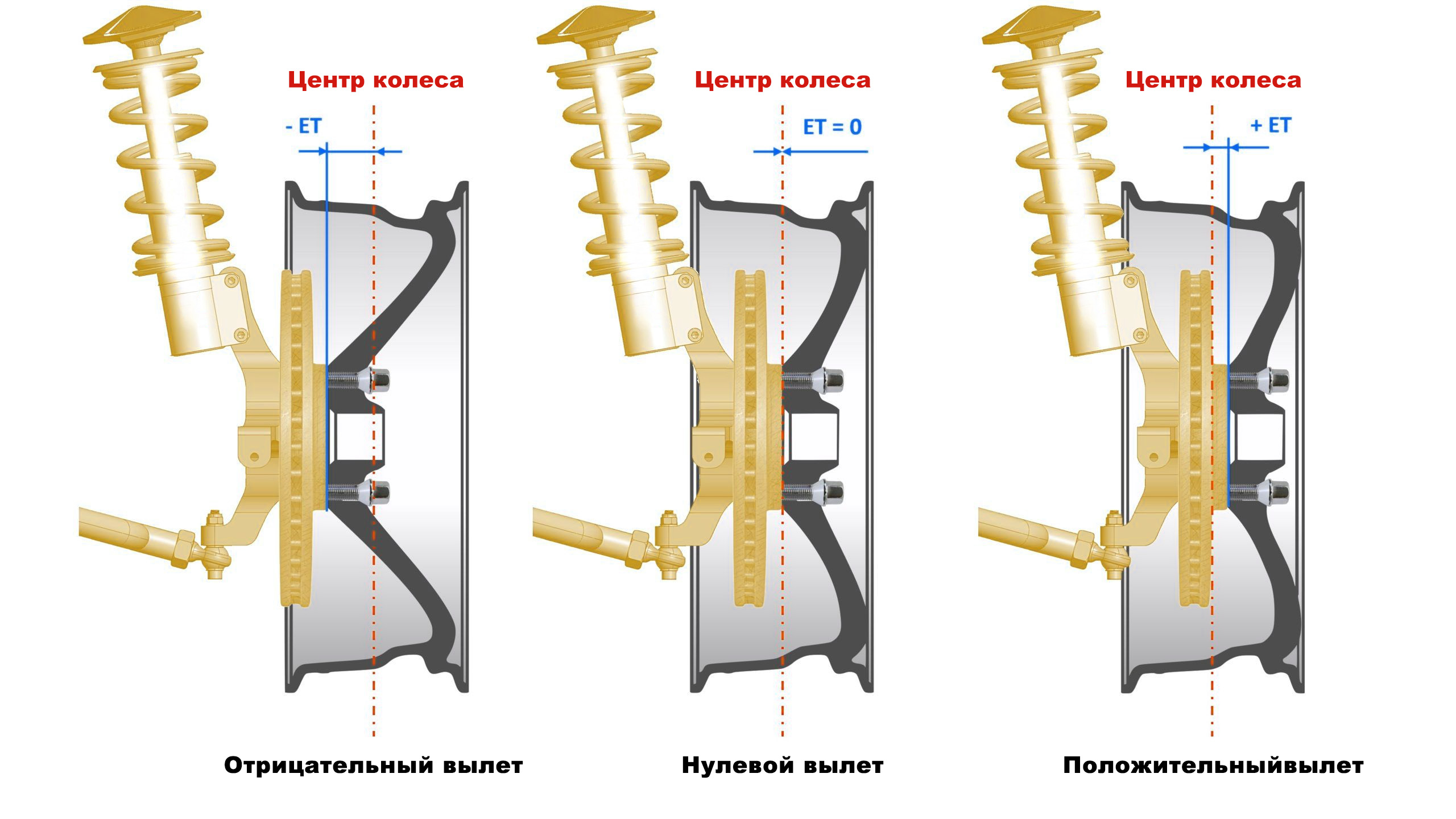

Представьте колесный диск в профиль. Теперь мысленно разрежьте его пополам по ширине. Получилась центральная линия. Вылет (обозначается как ET, от немецкого "Einpresstiefe") – это расстояние в миллиметрах от этой самой центральной линии диска до плоскости его крепления к ступице. Звучит как задача по черчению? На деле все проще:

• ET = 0 (Центральная линия совпадает с плоскостью крепления): Диск идеально симметричен относительно ступицы. Редкость, но бывает.
• ET > 0 (Положительный вылет, например ET 35): Плоскость крепления ближе к внешней стороне диска. Диск как бы "утоплен" внутрь арки. Это стандарт для большинства современных авто.
• ET < 0 (Отрицательный вылет, например ET -20): Плоскость крепления ближе к внутренней стороне диска. Диск "выпирает" наружу из арки. Чаще встречается на внедорожниках или тюнинге.

Зачем это вообще нужно? Потому что вылет колеса – это дирижер оркестра под названием "Ходовая часть". Он определяет позицию колеса относительно:

• Тормозов: Неправильный ET = диск целует суппорт (скрежет!).
• Арок и подкрылков: Неправильный ET = шина трет крыло в повороте (дыра!).
• Элементов подвески: Неправильный ET = колесо бьет по амортизатору (катастрофа!).
• Внешнего вида: Правильный (или чуть измененный) ET = колесо стоит в арке как влитое или с эффектным выступом (вау!).

Подбор вылета или искусство компромисса (Тормоза vs. Внешний Вид vs. Физика)

Вот здесь начинается самое интересное. Стоковый (заводской) вылет – отправная точка, но не догма. Наша цель – подобрать ET так, чтобы:

Тормоза жили долго и счастливо. Новый диск ни в коем случае не должен цепляться за суппорт или тормозной диск. Это святое! При прочих равных, чем меньше значение ET (ближе к нулю или в минус), тем диск глубже садится на ступицу и тем больше пространства освобождается с внутренней стороны для тормозного механизма. Если вы ставите огромные тормоза – часто нужен диск с меньшим ET, чем сток. Также обратите внимание на форму спиц стокового диска, производители иногда делают их немного выпуклыми, в таком случае другой диск с аналогичными стоку параметрами может цеплять суппорт и уменьшение вылета на новых дисках обязательно!

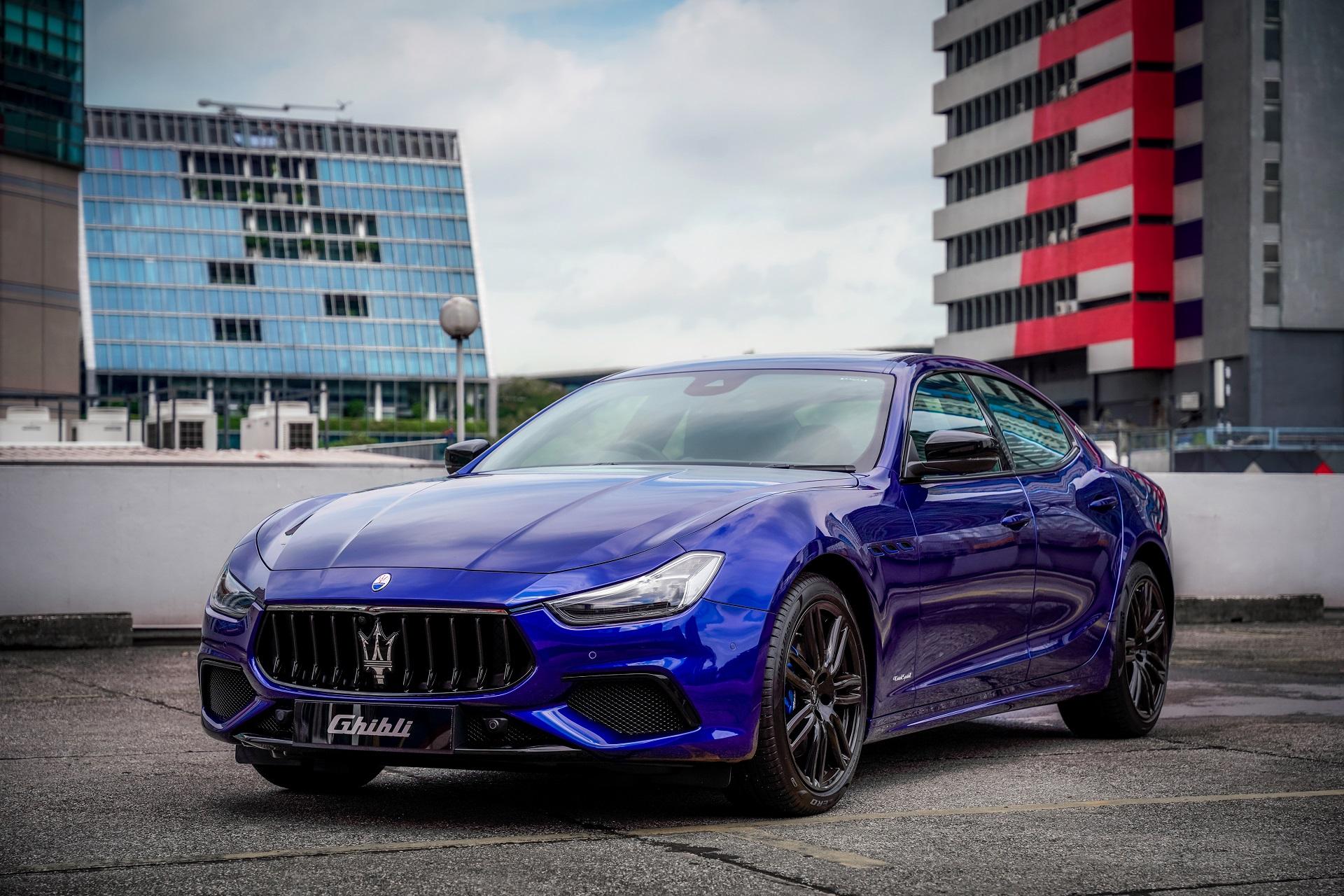

Пример небольшой выпуклости на стоковых передних дисках Maserati Ghibli

Арки были восхищены. Чтобы колесо красиво заполнило арку, особенно по внешнему краю ("вровень" или с небольшим выступом), часто требуется уменьшить вылет относительно стока. Меньший ET (например, ET35 вместо ET45) сдвигает колесо наружу. Рекомендация: Для эффектного "stance" обычно уменьшают ET на 10-25 мм относительно стока, НО! Это зависит от ширины диска и конструкции арки. Сильное уменьшение ET (особенно на автомобилях, изначально имеющих значительное положительное плечо) может ухудшить поведение руля на неровностях и увеличить нагрузку на подшипники. Все хорошо в меру. Если важна идеальная управляемость – отклоняйтесь от стока минимально. Если главное – внешний вид, будьте готовы к возможным особенностям в поведении руля и более внимательно следите за подшипниками."

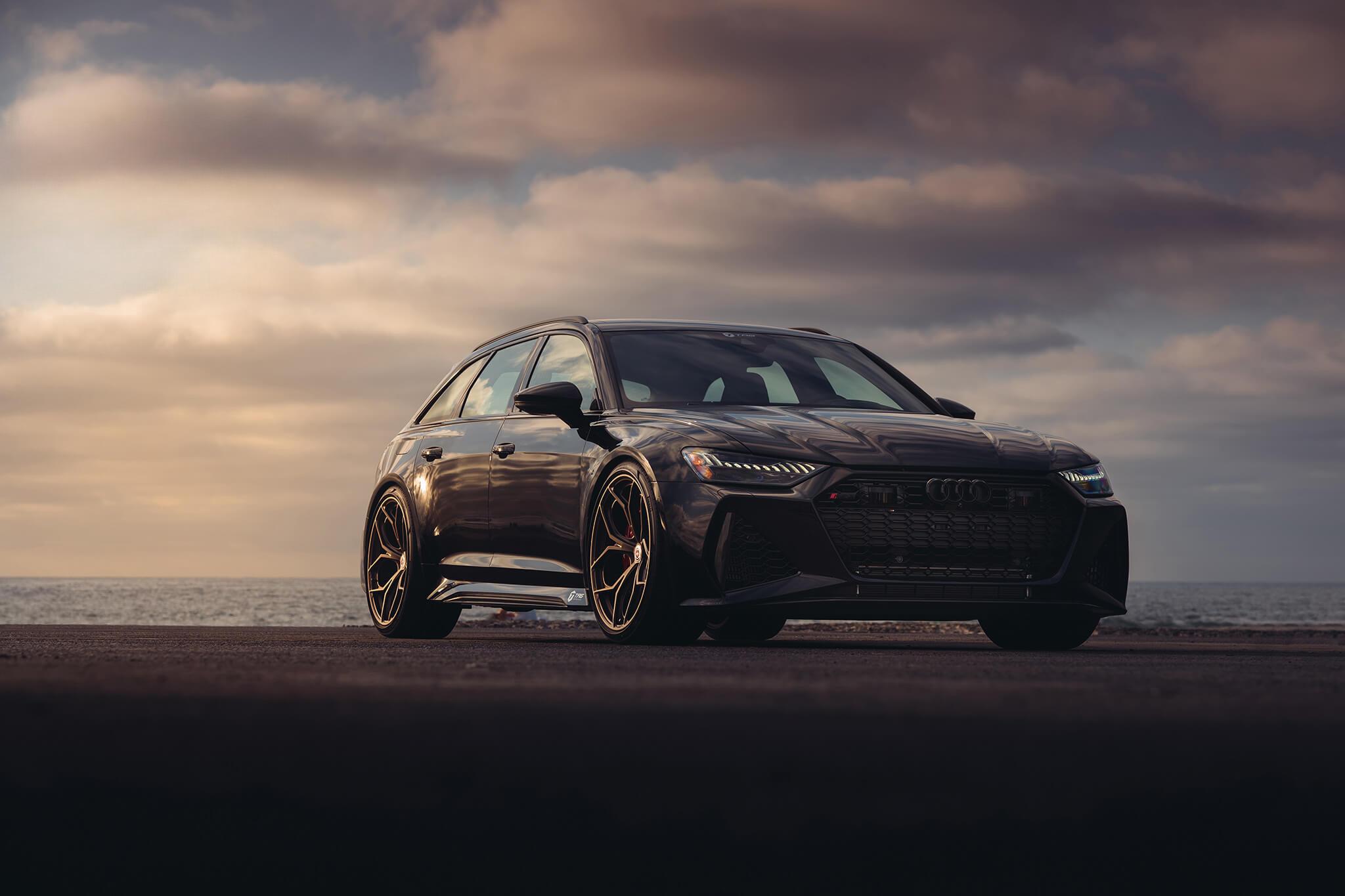

Диски вровень с арками смотрятся особенно эффектно!

Подвеска не плакала. Слишком маленький ET (сильно отрицательный) выдвигает колесо наружу. Это может привести к тому, что шина начнет тереться о крыло (особенно при поворотах или кренах), а также увеличивает нагрузку на ступичные подшипники и элементы подвески.

Важнейший нюанс: Ширина диска! Вылет неразрывно связан с шириной диска (обозначается, например, 8J, 9J). Увеличение ширины диска при сохранении того же вылета ET автоматически сдвигает колесо и внутрь, и наружу на равное расстояние от центра! Простой пример:

Сток: Диск 7.5J ET45. Центр диска – ориентир.

Ставим диск 8.5J с тем же ET45. Поскольку диск шире на 1 дюйм (25.4 мм), он выступает наружу на 12.7 мм и уходит внутрь на 12.7 мм относительно стока.

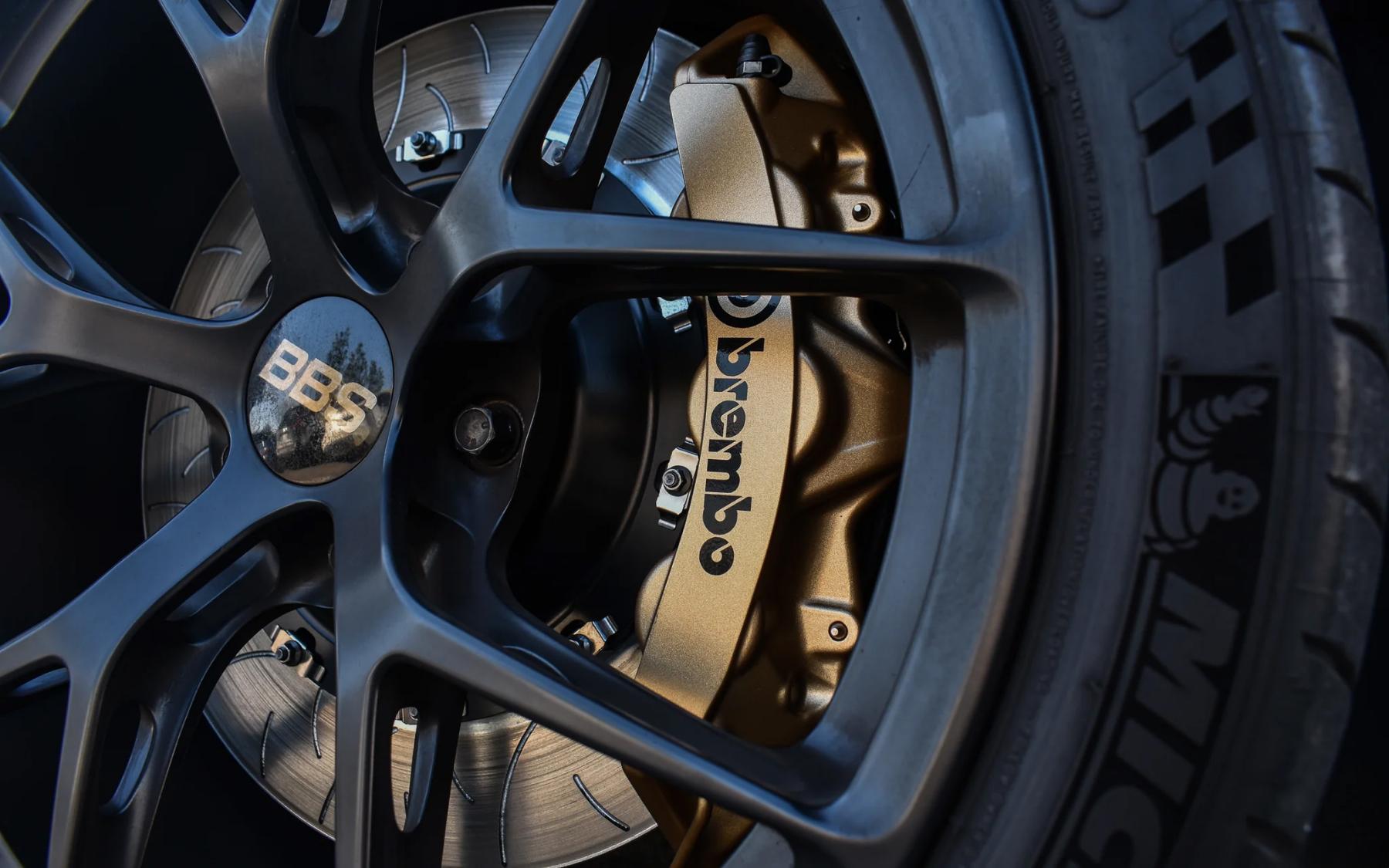

При установке больших тормозов важно, чтобы для них было достаточно места

Как вылет (ET) влияет на управляемость или тот самый "плечевой" эффект

Меняя ET, вы меняете не только положение колеса, но и плечо обката (Scrub Radius). Это расстояние между:

1. Точкой, где ось поворота колеса (мысленная линия через шаровые/стойку) пересекает дорогу.
2. Центром пятна контакта шины с дорогой.

Уменьшение ET (идем в "минус")

Колесо (и центр контакта) сдвигается НАРУЖУ от оси поворота → УВЕЛИЧИВАЕТСЯ положительное плечо обката (или уменьшается отрицательное).

Минусы:

• "Самовыворот" руля: При наезде на кочку/яму с одной стороны руль уводит в сторону препятствия. Сильно заметно при значительном уменьшении ET.
• Легкое увеличение усилия на руле: Особенно на малой скорости или при парковке.
• Повышенная нагрузка на ступичные подшипники: Увеличенное плечо = больший рычаг для боковых сил → ускоренный износ.

Плюсы:

• Внешний вид: Колеса стоящие вровень с арками добавляют автомобилю харизму, агрессию, спортивный вид (нужное подчеркнуть).
• Увеличение пространства для тормозов: Самый практичный плюс, тут все логично — диски больше сдвигаются наружу, образуется больше места внутри колеса.
• Лучшая стабилизация крена: Небольшое улучшение стабильности на высоких скоростях или в резких виражах.

Увеличение ET (больший "плюс")

Колесо сдвигается ВНУТРЬ → УМЕНЬШАЕТСЯ положительное плечо обката (или увеличивается отрицательное).

Последствия обычно менее критичны для комфорта, но могут ухудшить стабильность в поворотах на пределе (зависит от конструкции подвески). При сдвигании колеса внутрь особенно важно проследить, чтобы новые диски не за что не цеплялись.

Важно!

Инженеры завода тщательно подбирают плечо обката для сбалансированного поведения. Сильное отклонение ET от стока (особенно уменьшение более чем на 20-25 мм) нарушает этот баланс. В разумных пределах (±5-15 мм) изменения часто малозаметны в повседневной езде. Кованые диски, будучи легче литых, частично снижают негативное влияние на подвеску за счет уменьшения неподрессоренных масс, но законы физики рычага остаются в силе.

И рыбку съесть и косточкой не подавиться

Хотите выдвинуть колесо наружу для лучшего вида, но минимизировать влияние на плечо обката и управляемость? Есть способ! Вместо радикального уменьшения ET можно комбинировать умеренное изменение ET с увеличением ширины диска (и соответствующей более широкой шиной).

Как это работает: Увеличение ширины диска сдвигает весь диск в сборе с шиной и внутрь, и наружу на половину разницы в ширине относительно стокового положения. При этом центр пятна контакта шины практически не меняется. Поскольку диск стал шире, его внешний край оказывается дальше от ступицы. Этим можно частично или полностью скомпенсировать смещение центра контакта, которое дает уменьшение ET, и сохранить плечо обката близким к стоковому.

Пример (Упрощенно). Стоковые задние колеса у Lexus LC500 имеют параметры дисков 9.5J ET25 и ширину шины 275 мм. Эти колеса очень сильно утоплены внутрь арок. Для того, чтобы они были примерно вровень потребуется уменьшить вылет аж на 30 мм и сделать диски 9.5J ET-5. Такое сильное изменение вылета нежелательно. Как же тогда поступить?

• Если поставим более широкий диск 10.5J и шину 305 мм. Без изменения ET (ET25): Диск сдвинется наружу примерно на 13 мм (25.4 мм / 2), а колесо на 15 мм ((305-275) / 2).
• Теперь нам потребуется изменить вылет уже не на 30 мм, а всего на 15 мм (так как 15 мм мы уже получили за счет более широких дисков и шин). Такое изменение ET уже является приемлемым для большинства авто.
• Итог: Диск 10.5J ET10. Плечо обката изменилось некритично! НО: Все колесо стало шире. Его внутренний край остался примерно на том же месте, а внешний край выдвинулся наружу на необходимые нам 30 мм!

Почему это важно? Такая комбинация позволяет добиться желаемого заполнения арок (или даже небольшого выступа) за счет увеличенной ширины колеса, не провоцируя сильного "самовыворота" руля на неровностях и не перегружая подшипники так, как это делает большое уменьшение ET на стандартной ширине диска. Внешний вид становится "мощнее", а поведение авто остается предсказуемым.

Как самостоятельно оценить необходимое изменение вылета относительно стокового

В большинстве случае нужно прикинуть на сколько миллиметров потребуется выдвинуть внешний край колеса наружу, чтобы он стал вровень с аркой или имел желаемый выступ. Что понадобится: Отвес (грузик на нитке), линейка/рулетка.

Шаги:

1. Поставьте авто на ровную площадку. Убедитесь, что давление в шинах правильное.

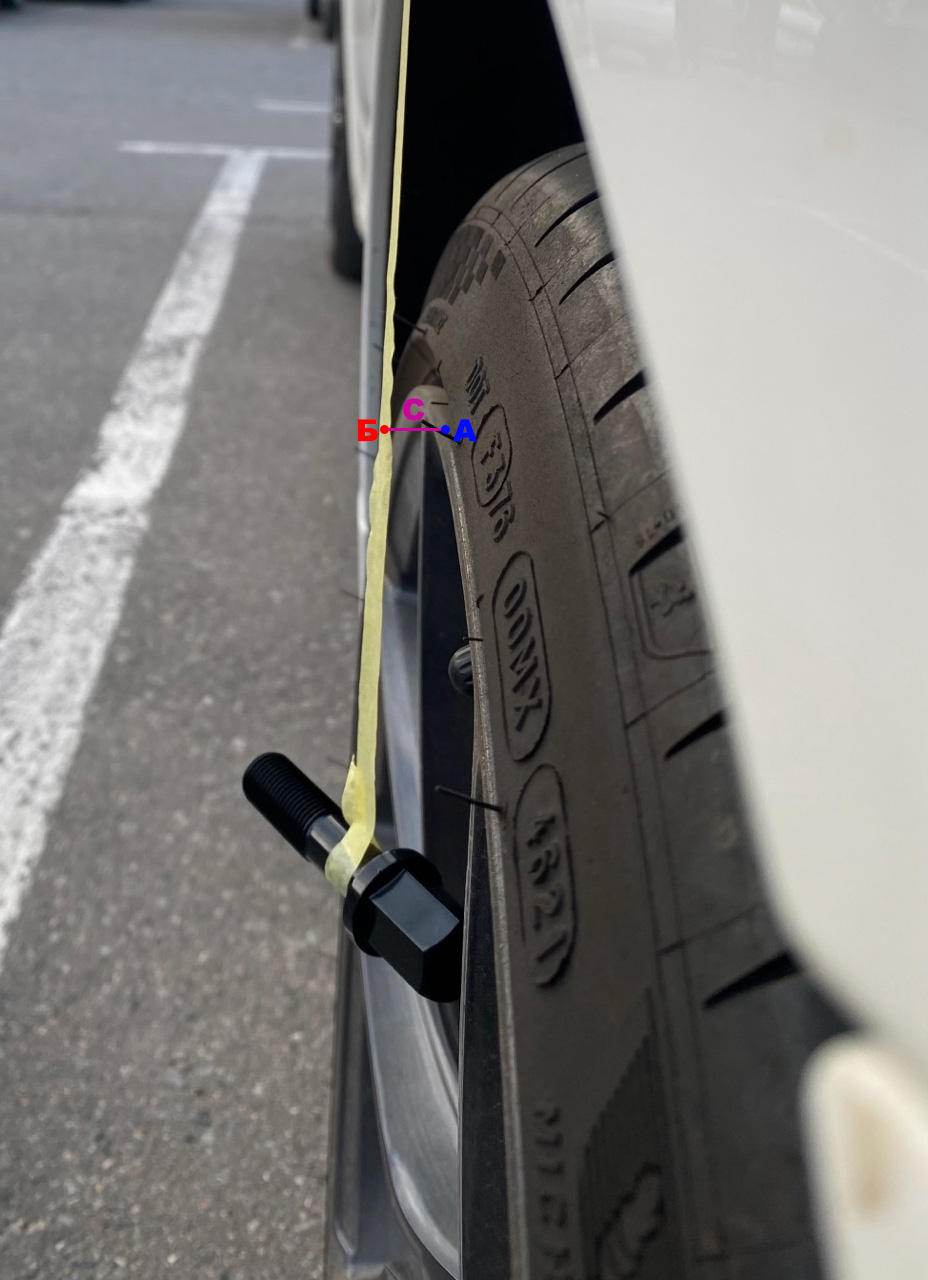

2. Определите "вертикаль" арки: Опустите отвес с края колесной арки (самой верхней точки или точки, от которой вы хотите отмерять).
3. Определите положение наиболее выступающего элемента колеса в верхней части, пусть это будет точка А.
4. Измерьте расстояние по прямой между выступающим элементом (точка А) и нитью (пусть будет точкой Б). Это текущий "отступ" (C). Запишите.

Желаемый результат:

Вровень. Вы хотите, чтобы внешний край нового колеса/шины был под Точкой Б. Значит, его нужно выдвинуть наружу ровно на величину (C).

Выступ. Хотите, чтобы колесо выступало наружу на Y мм? Тогда общее требуемое выдвижение = (C) + Y.

Связь с ET и Шириной. Помните, что требуемое выдвижение наружу D (в мм) достигается двумя путями:

1. Увеличение ширины диска: Каждый дюйм (25.4 мм) увеличения ширины выдвигает внешний край на 12.7 мм (X/2).
2. Уменьшение вылета ET: Каждый миллиметр уменьшения ET выдвигает внешний край ровно на 1 мм.

Итоговая формула для требуемого уменьшения ET: ET ≈ - [ D - ((Ширина_нового_J - Ширина_сток_J) * 12.7) ]

Пример: Сток: 7.5J, D = 20 мм (хотим выдвинуть на 20 мм). Ставим 8.5J (шире на 1" = 25.4 мм). Ширина дает выдвижение +12.7 мм. Требуется дополнительное выдвижение за счет ET: 20 - 12.7 = 7.3 мм. Значит, нужен диск с ET = Сток_ET - 7.3.

Важные предупреждения

Замеры в статике не учитывают крены кузова, ходы подвески, деформацию шин в повороте. Всегда нужен запас!

Ширина шины важнее ширины диска! Шина шире диска обычно на 0.5"-1.5" на сторону. При расчете внешнего выноса мерите ОТ БОКОВИНЫ ШИНЫ! Учтите, что новая шина может быть шире стоковой.

Проверяйте ВСЕ положения руля! Зазоры меняются при вывороте колес.

Минимальные зазоры – 3 мм до тормозов, 5 мм до элементов подвески/кузова в любой точке хода подвески и поворота руля.

"Двигайте" диск мысленно: Представляйте, что сдвиг на X мм внутрь/наружу от стоковой позиции должен уложиться в необходимые зазоры.

Часто задаваемые вопросы без лишней воды

Где найти стоковый вылет (ET) для своего авто?

В руководстве по эксплуатации, на шильдике в дверном проеме, на внутренней стороне старого диска (часто выбито), на специализированных сайтах (типа razmerkoles.ru), у официального дилера или просто спросите у нас – мы поможем!

Насколько можно безопасно отклоняться от стокового ET?

Универсального ответа нет! Зависит от марки, модели, года, подвески, ширины диска и шин. Обычно изменения до 10 мм не оказывают заметного влияния на управляемость и подвеску. Отклонения на 10-20 мм допустимы для большинства авто и малозаметны в повседневной езде. Сильное изменение (особенно больше 25 мм от стока) уже нежелательно, т.к. оно может оказывать заметное влияние на управляемость авто. Для таких значительных изменений мы настоятельно рекомендуем проконсультироваться с экспертами по вашему автомобилю, а также изучить тематические ресурсы и отзывы. Помните: минус ET выдвигает колесо наружу, плюс ET – утапливает внутрь.

Можно ли поставить диск с неправильным ET, используя проставки?

Технически – да. Проставки между диском и ступицей фактически уменьшают общий вылет (делают ET меньше). Но! Это дополнительный элемент, требующий удлиненных болтов/шпилек. Используйте только качественные проставки и только в том случае, если иного выхода нет. Лучше сразу заказать диск с правильным ET.

Вылет влияет на управляемость?

Косвенно. Сильное изменение вылета (особенно уменьшение ET) увеличивает плечо обката, что может сделать руль чуть тяжелее, повлиять на стабильность при езде на неровной дороге и ускорить износ подшипников. В разумных пределах изменения малозаметны.

Как измерить вылет на старом диске?

Нужна ровная поверхность, прямая рейка (длиннее диаметра диска) и линейка/штангенциркуль. Положите диск лицевой стороной вниз на ровную плоскость. Приложите рейку поперек края обода (параллельно плоскости крепления). Измерьте расстояние (A) от плоскости крепления до рейки. Переверните диск и измерьте расстояние (B) от плоскости крепления до той же рейки, лежащей на бортах. Ширина диска (W) в мм (переведите дюймы в мм: 1"=25.4мм). Формула: ET = (W/2) - ( (A+B)/2 ). Согласитесь, намного проще посмотреть маркировку диска или его параметры в базе данных. Но если вдруг ничего нет, то пользуйтесь.

Идеальный вылет – не мечта, а реальность с коваными дисками

Вылет диска – это не головоломка, а ваш ключ к колесному совершенству: безупречная посадка, свобода для любых тормозов и вид, от которого захватывает дух. Главное преимущество кованых дисков? Вы не выбираете параметры из того, что есть в наличии – вы создаете их под себя с хирургической точностью. Сообщите модель авто и желания – мы изготовим кованые диски с необходимым вылетом ET.
